परिशुद्ध शाफ्ट मशीनिंग के लिए सीएनसी खराद

प्रिसिजन शाफ्ट सीएनसी लेथ का निर्माण घूमने वाले घटकों को उच्च सटीकता के साथ मोड़ने के लिए किया गया है। शाफ्ट निर्माण अलग-अलग इंजीनियरिंग चुनौतियों को प्रस्तुत करता है, जिसमें वर्कपीस विक्षेपण, कंपन काटना, सख्त सांद्रता सीमाएं और थर्मल विस्तार शामिल हैं, जो सीधे असेंबली सिस्टम के अंतिम प्रदर्शन को प्रभावित करते हैं।

स्थिरता के लिए इंजीनियर की गई, यह उच्च परिशुद्धता मोड़ने वाली मशीन ऑटोमोटिव, औद्योगिक स्वचालन, हाइड्रोलिक और ऊर्जा क्षेत्रों में उपयोग किए जाने वाले मोटर शाफ्ट, ड्राइव शाफ्ट, हाइड्रोलिक पिस्टन रॉड, मशीन स्पिंडल और सटीक रोलर शाफ्ट के प्रसंस्करण में उत्कृष्टता प्राप्त करती है।

शाफ्ट किनेमेटिक्स के लिए इंजीनियर:चुनौतीपूर्ण शाफ्ट ज्यामिति के लिए अनुकूलित, जिसमें पतला अनुपात, बहु-व्यास चरणबद्ध शाफ्ट, स्पलाइन/थ्रेड इंटरफेस और सटीक घूर्णन तत्व शामिल हैं।
भारी -ड्यूटी कास्ट आयरन निर्माण:HT300 उच्च घनत्व मीहानाइट आयरन से कास्ट, थर्मल {{2} आंतरिक तनाव को खत्म करने और भारी काटने वाले भार के तहत संरचनात्मक विक्षेपण का विरोध करने के लिए तैयार किया गया है।
स्थिर बैच उत्पादन:परिशुद्ध एनकोडर फीडबैक और कम {{0}घर्षण गति घटक निरंतर 24/7 औद्योगिक संचालन के दौरान माइक्रोन -स्तर की स्थिरता बनाए रखते हैं।
लचीले मॉड्यूलर कॉन्फ़िगरेशन:वर्कपीस की लंबाई, सामग्री की कठोरता, आवश्यक सहनशीलता वर्ग और फैक्ट्री स्वचालन लक्ष्यों के अनुरूप पूरी तरह से अनुकूलन योग्य मशीन विनिर्देश।


यह सीएनसी टर्निंग सेंटर भारी-भरकम और उच्च-परिशुद्धता वाले शाफ्ट मशीनिंग ऑपरेशनों के पूरे स्पेक्ट्रम का समर्थन करता है:
प्राथमिक संचालन:बाहरी बेलनाकार मोड़, आंतरिक बोरिंग, फेस फ़िनिशिंग, सिंगल/मल्टी{0}}स्टार्ट थ्रेडिंग, सटीक ग्रूविंग, चैम्फरिंग और प्रोफाइलिंग।
सहनशीलता एवं समाप्ति लक्ष्य:Ra 0.4 um (आवेदन पर निर्भर) तक IT6-IT7 आयामी सहिष्णुता ग्रेड और सतह खुरदरापन प्राप्त करने में सक्षम।
लक्ष्य वर्कपीस:मोटर शाफ्ट, ड्राइव/ट्रांसमिशन शाफ्ट, हाइड्रोलिक पिस्टन रॉड, मशीन स्पिंडल और औद्योगिक रोलर शाफ्ट।

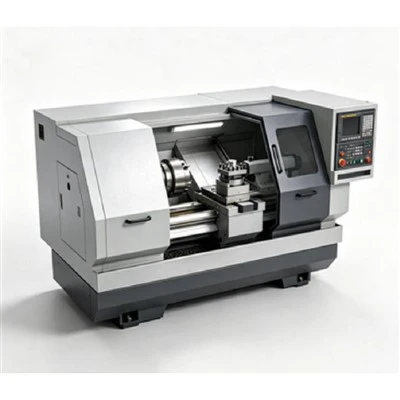

भारी-ड्यूटी तिरछा बिस्तर संरचना:उच्च कठोरता वाला डिज़ाइन कन्वेयर में सीधे चिप ड्रॉप, कुशल गर्मी अपव्यय और एर्गोनोमिक ऑपरेटर पहुंच प्रदान करता है।
परिशुद्धता गाइडवे प्रणाली:अतिरिक्त {{0}चौड़े रोलर लीनियर गाइडवे या कठोर बॉक्स तरीके उच्च गतिशील कठोरता के साथ 24 मीटर/मिनट तक तीव्र ट्रैवर्स दर सुनिश्चित करते हैं।
एर्गोनोमिक मशीन लेआउट:पूरी तरह से संलग्न सुरक्षा गार्डिंग, हटाने योग्य चिप ट्रे, सुलभ रखरखाव पैनल और उच्च दृश्यता वाली एलईडी वर्क लाइटिंग की विशेषताएं।

उच्च-कठोरता स्पिंडल इकाई:संयुक्त रेडियल और अक्षीय भार के लिए उच्च परिशुद्धता कोणीय संपर्क बॉल बीयरिंग द्वारा समर्थित।
थर्मल प्रबंधन:निर्मित {{0}तरल शीतलन जैकेट उच्च {{1}आरपीएम संचालन के दौरान स्पिंडल वृद्धि को सीमित करता है।
पावर और टॉर्क डिलिवरी:उच्च {{0}टॉर्क वाली मुख्य मोटर भारी रफिंग कट्स के लिए उच्च निम्न-अंत टॉर्क और मिरर फिनिशिंग के लिए उच्च गति (4500 आरपीएम तक) प्रदान करती है।

उच्च-रिज़ॉल्यूशन सर्वो ड्राइव:डायरेक्ट {{0}कपल्ड एब्सोल्यूट एसी सर्वो मोटर्स शून्य {{1}रिटर्न त्रुटियों के बिना उच्च पोजिशनिंग सटीकता प्रदान करते हैं।
लेजर अंशांकन:संपूर्ण स्ट्रोक पिच त्रुटि क्षतिपूर्ति को सत्यापित करने के लिए रेनिशॉ लेजर इंटरफेरोमीटर का उपयोग करके 100% निरीक्षण किया गया।
बंद-लूप फीडबैक (वैकल्पिक):रेखीय ऑप्टिकल स्केल उप-माइक्रोन पोजिशनिंग फीडबैक के लिए उपलब्ध हैं।

विशिष्ट वर्कपीस विशिष्टताओं और चक्र समय लक्ष्यों को पूरा करने के लिए अपनी मशीन कॉन्फ़िगरेशन को तैयार करें:
स्पिंडल और चक विकल्प:बड़े स्पिंडल बोर, उच्च -टॉर्क स्पिंडल मोटर, हाइड्रोलिक 3-जबड़े चक, या कस्टम कोलेट चक।
टूलींग सिस्टम:क्रॉस {{0}मिलिंग/ड्रिलिंग और गैंग{{1}टूलिंग सेटअप के लिए सर्वो बुर्ज, लाइव टूलिंग बुर्ज (संचालित उपकरण)।
सहायक सहायता:हाइड्रोलिक स्थिर रेस्ट (प्रोग्रामयोग्य/स्वयं-केंद्रित), फॉलोअर रेस्ट, और सटीक टूल सेटर्स।
स्वचालन उन्नयन:स्वचालित बार फीडर, चिप कन्वेयर (चेन/चुंबकीय प्रकार), डोर इंटरलॉक और रोबोटिक लोडर इंटरफेस।

लेजर इंटरफेरोमीटर अंशांकन:आईएसओ 230-2 मानकों के तहत रेनिशा लेजर इंटरफेरोमीटर का उपयोग करके एक्स/जेड - अक्ष पिच त्रुटि और स्थिति सटीकता को सत्यापित किया गया।
परिपत्र परीक्षण:रेनिशॉ बॉलबार सिस्टम का उपयोग करके गोलाकारता और ज्यामितीय वर्गाकारता को मान्य किया गया।
स्पिंडल गतिशील संतुलन:पूर्ण गतिशील संतुलन परीक्षण और गतिशील रनआउट निरीक्षण अधिकतम ऑपरेटिंग आरपीएम पर निष्पादित किया गया।
ट्रायल मशीनिंग रन:शिपमेंट से पहले 24 घंटे की सहनशक्ति परीक्षण और नमूना भाग परीक्षण मशीनिंग सत्यापन।

महासागरीय {{0}तैयार जंग रोधी वैक्यूम पैकेजिंग और हेवी ड्यूटी लकड़ी के टोकरे की पैकिंग।
पूर्ण अंग्रेजी उपयोगकर्ता मैनुअल, इलेक्ट्रिकल स्कीमैटिक्स और सीएनसी पैरामीटर बैकअप।
12-24 महीने की वैश्विक वारंटी, आजीवन दूरस्थ तकनीकी सहायता, और तेज गति से स्पेयर पार्ट्स की आपूर्ति।
