हेवी ड्यूटी सीएनसी खराद मशीन
हेवी ड्यूटी सीएनसी लेथ मशीन निर्माता|भारी घटकों के लिए बड़ी क्षमता वाले सीएनसी टर्निंग समाधान
ZhongXin भारी -ड्यूटी सीएनसी खराद विनिर्माण और वैश्विक निर्यात समाधान में माहिर है। बड़ी टर्निंग क्षमता, उच्च कटिंग टॉर्क, और लंबी अवधि की मशीनिंग स्थिरता की आवश्यकता वाले निर्माताओं के लिए डिज़ाइन की गई, हमारी मशीनें औद्योगिक अनुप्रयोगों की मांग के अनुसार बड़े {{3} व्यास, अतिरिक्त {{4} लंबे, और भारी {5} वजन वाले वर्कपीस की प्रक्रिया करती हैं।
हम भारी मशीनरी, ऊर्जा, तेल और गैस, जहाज निर्माण और धातु प्रसंस्करण में वैश्विक भागीदारों की सेवा करते हैं। ZhongXin अनुकूलित टर्निंग कॉन्फ़िगरेशन, पूर्ण {{1}स्कोप इंजीनियरिंग समर्थन और विश्वसनीय अंतर्राष्ट्रीय निर्यात सेवाएँ प्रदान करता है।
झोंगक्सिन के साथ साझेदारी क्यों?
विशिष्ट सीएनसी विनिर्माण:
ISO 9001 और CE अंतर्राष्ट्रीय सुरक्षा और गुणवत्ता मानकों के अनुरूप निर्मित औद्योगिक टर्निंग समाधानों पर दशकों का ध्यान।
इंजीनियरिंग परामर्श:
वर्कपीस ड्राइंग, सामग्री कठोरता, सटीकता आवश्यकताओं और चक्र समय लक्ष्यों का पूर्व-उत्पादन मूल्यांकन।
अनुकूलन लचीलापन:
अनुरूप बिस्तर की लंबाई, स्पिंडल बोर, सीएनसी नियंत्रक, क्लैंपिंग सिस्टम और विशेष उपकरण पोस्ट।
टर्नकी निर्यात प्रबंधन:
तकनीकी संचार, निर्यात दस्तावेज़ीकरण, समुद्री योग्य पैकेजिंग, और वैश्विक लॉजिस्टिक्स निष्पादन को समाप्त करने के लिए।
तकनीकी निर्देश
|
वस्तु |
विनिर्देश |
|
मशीन का प्रकार |
हेवी ड्यूटी सीएनसी खराद मशीन |
|
अधिकतम. बिस्तर के ऊपर झूलना |
2000 मिमी तक |
|
अधिकतम. टर्निंग व्यास |
1600 मिमी तक |
|
अधिकतम. मोड़ने की लंबाई |
10000 मिमी तक |
|
केन्द्रों के बीच की दूरी |
मशीनिंग की लंबाई के अनुसार अनुकूलित |
|
स्पिंडल बोर |
आवश्यकताओं के अनुसार अनुकूलित |
|
चक का आकार |
315 मिमी - 1600 मिमी |
|
स्पिंडल मोटर पावर |
15 किलोवाट - 75 किलोवाट |
|
स्पिंडल स्पीड रेंज |
आवेदन के अनुसार अनुकूलित |
|
गाइडवे प्रकार |
कठोर गाइडवे/रैखिक गाइडवे |
|
सीएनसी नियंत्रक |
FANUC/सीमेंस/अन्य विकल्प |
|
टेलस्टॉक प्रकार |
हाइड्रोलिक या मैनुअल |
|
अधिकतम वर्कपीस वजन |
मशीन कॉन्फ़िगरेशन के अनुसार अनुकूलित |
|
मशीनिंग सटीकता |
मशीन विनिर्देश और ग्राहक आवश्यकताओं के अनुसार |
हेवी ड्यूटी सीएनसी लेथ मशीन की मुख्य विशेषताएं
व्यापक मशीनिंग लिफाफा:
बिस्तर की क्षमता से अधिक {{0}और बिस्तर की लंबाई से अधिक {{2}मीटर लंबे झूले का समर्थन करता है।
मजबूत कटिंग प्रदर्शन:
हेवी{0}}हैवी ड्यूटी टूल बुर्ज (हाइड्रोलिक या सर्वो) में भारी चिप हटाने के लिए बड़े {{1}शैंक टूलींग को समायोजित किया जाता है।
टिकाऊ गाइडवे विकल्प:
अधिकतम भार क्षमता और कंपन अवशोषण के लिए कठोर बॉक्स तरीके, या उच्च गति परिशुद्धता के लिए रैखिक तरीके।
ओपन कंट्रोल आर्किटेक्चर:
फ़ैक्टरी-FANUC, Siemens, और GSK सहित प्रमुख औद्योगिक नियंत्रकों के साथ एकीकृत।
भारी मशीनरी विनिर्माण:
संरचनात्मक पिन, बड़े गियर और ड्राइव घटकों की मशीनिंग।
तेल, गैस और रासायनिक उपकरण:
टर्निंग वाल्व बॉडी, ड्रिलिंग उपकरण, ब्लोआउट प्रिवेंटर पार्ट्स और बड़े फ्लैंज।
ऊर्जा एवं विद्युत उत्पादन:
पवन टरबाइन शाफ्ट, परमाणु घटक हाउसिंग और जनरेटर रोटर्स का निर्माण।
जहाज निर्माण और समुद्री इंजीनियरिंग:
स्टर्न शाफ्ट, पतवार स्टॉक और बड़े इंजन घटकों को मोड़ना।
धातु प्रसंस्करण एवं इस्पात मिलें:
पुन: -मशीनिंग मिल रोल, जाली शाफ्ट, और भारी संरचनात्मक ट्यूब।

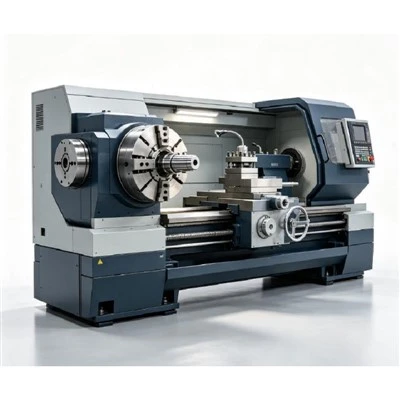

हेवी ड्यूटी सीएनसी खराद मशीन संरचना
अत्यधिक भार के तहत अधिकतम कठोरता, थर्मल स्थिरता और दीर्घकालिक मशीनिंग सटीकता के लिए इंजीनियर किया गया:
प्रबलित कच्चा लोहा बिस्तर:अनुकूलित रिबिंग के साथ उच्च -ग्रेड मीहानाइट कच्चा लोहा बिस्तर कंपन को अवशोषित करता है और संरचनात्मक विरूपण को रोकता है।
भारी-ड्यूटी काठी और गाड़ी:अतिरिक्त{0}चौड़े बॉक्स दिशानिर्देश उच्च {{1}लोड अनुदैर्ध्य और क्रॉस{2}फ़ीड संचालन के दौरान काटने वाले बलों को समान रूप से वितरित करते हैं।
उच्च-टॉर्क हेडस्टॉक और स्पिंडल:मल्टी{0}}स्टेज गियर{{1}चालित या उच्च-टॉर्क स्पिंडल मोटर भारी रफिंग के लिए कम आरपीएम पर मजबूत शक्ति प्रदान करते हैं।
परिशुद्धता ड्राइव और ट्रांसमिशन:कठोर और परिशुद्धता वाले ग्राउंड बॉल स्क्रू को लीनियर/बॉक्स गाइड के साथ जोड़कर सटीक स्थिति सुनिश्चित की जाती है।
हाइड्रोलिक/मैनुअल हेवी टेलस्टॉक:लंबे वर्कपीस के लिए कठोर केंद्र समर्थन प्रदान करता है, भारी अक्षीय भार के तहत अक्षीय विस्थापन को रोकता है।
आपको हेवी ड्यूटी सीएनसी लेथ मशीन की आवश्यकता कब होती है?
जब आपके संचालन के लिए निम्नलिखित की आवश्यकता होती है, तो एक भारी - सीएनसी खराद आवश्यक है:
बड़ी वर्कपीस क्षमता:
मानक खराद सीमा से परे मशीनिंग भागों, जैसे समुद्री शाफ्ट, स्टील मिल रोलर्स और बड़े फ्लैंज।
उच्च सामग्री निष्कासन दर (एमआरआर):
जाली इस्पात, मिश्र धातु इस्पात, कच्चा लोहा और गर्मी प्रतिरोधी मिश्र धातुओं के लिए भारी काटने की शक्ति।
कंपन की कमी और कठोरता:
गहरी कटौती के दौरान कड़ी सहनशीलता प्राप्त करने के लिए संरचनात्मक स्थिरता बनाए रखना।
एकल-सेटअप दक्षता:
संरेखण सटीकता और थ्रूपुट को अधिकतम करने के लिए न्यूनतम पुनर्स्थापन के साथ बहु-सुविधा वाली मशीनिंग को पूरा करना।
मशीन कॉन्फ़िगरेशन विकल्प
स्पिंडल सिस्टम:
मानक टॉर्क, अतिरिक्त {{0}बड़े स्पिंडल बोर (तेल देश के अनुप्रयोगों के लिए), या उच्च {{1}टॉर्क मल्टी{{2}गियर हेडस्टॉक्स।
01
कार्य होल्डिंग एवं फिक्स्चर:
हाइड्रोलिक 3-जॉ चक, हेवी-ड्यूटी 4-जॉ स्वतंत्र चक, फेसप्लेट जॉ, न्यूमेटिक क्लैंप, और स्थिर रेस्ट (हाइड्रोलिक/मैनुअल)।
02
टूलींग सिस्टम:
मिलिंग परिचालन के लिए ऊर्ध्वाधर/क्षैतिज 4-स्टेशन भारी उपकरण पोस्ट, 8/12-स्टेशन हाइड्रोलिक बुर्ज, या लाइव टूलींग बुर्ज।
03
सहायक प्रणालियाँ:
स्वचालित चिप कन्वेयर (श्रृंखला/चुंबकीय प्रकार), उच्च दबाव वाली शीतलक इकाइयां, टूल सेटर्स और स्वचालित लोडिंग अटैचमेंट।
04
हम विशिष्ट उत्पादन आवश्यकताओं से मेल खाने के लिए अनुरूप इंजीनियरिंग प्रदान करते हैं:
12 मीटर तक की कस्टम टर्निंग लंबाई या गाड़ी के ऊपर विस्तारित स्विंग क्लीयरेंस।
गहरे छेद वाली बोरिंग या विशेष मिश्रधातुओं पर धागा मोड़ने के लिए विशेष टूलींग व्यवस्था।
अनुकूलित सीएनसी इंटरफ़ेस विकल्प और फ़ैक्टरी स्वचालन एकीकरण।
क्रय प्रक्रिया
आवश्यकता विश्लेषण:वर्कपीस सीएडी चित्र, सामग्री विवरण, लक्ष्य सहनशीलता और वार्षिक आउटपुट आवश्यकताएं सबमिट करें।
इंजीनियरिंग प्रस्ताव:हमारे इंजीनियर विस्तृत तकनीकी उद्धरण प्रदान करते हुए कटिंग ज्यामिति, चक्र समय और मशीन कॉन्फ़िगरेशन का मूल्यांकन करते हैं।
विशिष्टता चिह्न-बंद:मशीन लेआउट, सीएनसी सिस्टम, चकिंग/टूलिंग सेटअप और वाणिज्यिक शर्तों को अंतिम रूप दें।
विनिर्माण एवं परीक्षण:परिशुद्धता असेंबली, संरेखण जांच, ड्राई रन और वास्तविक परीक्षण कटौती।
निर्यात डिलिवरी:फैक्टरी स्वीकृति अनुमोदन, जंग रोधी तैयारी, समुद्र योग्य पैकेजिंग, और सीमा शुल्क प्रेषण।
गुणवत्ता आश्वासन
फैक्ट्री छोड़ने से पहले प्रत्येक मशीन कठोर गुणवत्ता निरीक्षण से गुजरती है:
संरचनात्मक असेंबली निरीक्षण:
फ़्रेम संरेखण और बिस्तर की समतलता की जाँच।
लेजर इंटरफेरोमीटर संरेखण:
पिच त्रुटि मुआवजा और अक्ष स्थिति अंशांकन।
स्पिंडल डायनेमिक बैलेंस और लोड टेस्ट:
भारी भार की स्थिति में 48-घंटे लगातार रन-इन परीक्षण।
सटीकता सत्यापन:
सहनशीलता अनुपालन सुनिश्चित करने के लिए नमूना वर्कपीस पर परीक्षण मोड़ परीक्षण।
निर्यात पैकेजिंग और रसद
सुरक्षात्मक पैकेजिंग:
संक्षारणरोधी तेल कोटिंग, वैक्यूम प्लास्टिक रैपिंग और नमीरोधी सुरक्षा।
सुरक्षित परिवहन निर्धारण:
प्रबलित स्टील टाई {{0}भारी लकड़ी के बक्सों या खुले {{2}शीर्ष कंटेनरों के अंदर नीचे होती है।
वैश्विक शिपिंग समर्थन:
सीई प्रमाणपत्र, मूल प्रमाणपत्र और कस्टम क्लीयरेंस कागजी कार्रवाई सहित पूर्ण निर्यात दस्तावेज।
हमारा प्रमाणपत्र
आईएसओ9001, आईएसओ14001, आईएसओ45001, सीई, ईएसी, सीएमएस, जीएसपी, बीवी, एसजीएस, ईआरपी, टीयूवी
अक्सर पूछे जाने वाले प्रश्न
अपने हेवी ड्यूटी सीएनसी टर्निंग समाधान का अनुरोध करें
क्या आपको अपनी भारी मशीनिंग आवश्यकताओं के अनुरूप भारी शुल्क वाले सीएनसी खराद की आवश्यकता है?
हमें अपने वर्कपीस के चित्र, सामग्री विनिर्देश और प्रोजेक्ट टाइमलाइन भेजें। हमारी इंजीनियरिंग टीम एक व्यापक तकनीकी प्रस्ताव और प्रतिस्पर्धी वाणिज्यिक उद्धरण प्रदान करेगी।
अपने प्रोजेक्ट पर चर्चा करने के लिए आज ही ZhongXin से संपर्क करें।
