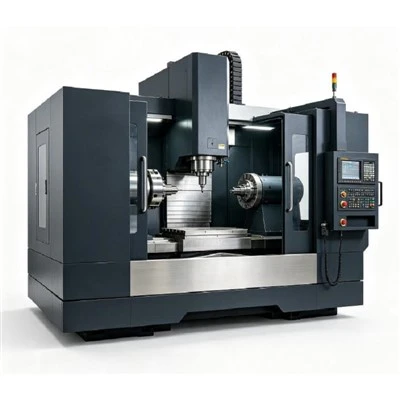

उच्च परिशुद्धता टर्निंग सेंटर

उच्च परिशुद्धता टर्निंग सेंटर को टियर -1 निर्माताओं और OEM/ODM आपूर्तिकर्ताओं के लिए इंजीनियर किया गया है, जिन्हें सख्त आयामी नियंत्रण, सीपीके स्थिरता और निरंतर मल्टी-शिफ्ट उत्पादन की आवश्यकता होती है।

मुख्य रूप से बुनियादी मोड़ के लिए निर्मित मानक सीएनसी लेथ के विपरीत, यह श्रृंखला थर्मल स्थिरता, उच्च कठोरता और उप-माइक्रोन दोहराव पर केंद्रित है। यह ऑटोमोटिव, एयरोस्पेस, मेडिकल, हाइड्रोलिक और सटीक इलेक्ट्रॉनिक्स उद्योगों के लिए महत्वपूर्ण घटकों के निर्माण के लिए हेवी ड्यूटी कास्ट बेस, प्रीमियम ग्लोबल ड्राइव सिस्टम और उन्नत सीएनसी नियंत्रकों को एकीकृत करता है।

लगातार उत्पादन गुणवत्ता:थर्मल सममित मशीन बेड और पूर्व-तनाव वाले बॉलस्क्रू लोचदार विरूपण को कम करते हैं, बैच आयामी बहाव को रोकते हैं।
सुपीरियर सतह फ़िनिश:परिशुद्धता गतिशील संतुलन और उच्च {{0}कठोरता गाइड सिस्टम दर्पण जैसी सतह फिनिश (रा) प्रदान करते हैं<= 0.4 um), cutting out downstream grinding steps.
सुव्यवस्थित प्रक्रिया एकीकरण:एक चक्र में टर्निंग, क्रॉस{0}ड्रिलिंग, टैपिंग और ऑफ{1}सेंटर मिलिंग का संयोजन अतिरिक्त सेटअप और संचित फिक्स्चर त्रुटियों को समाप्त करता है।
मॉड्यूलर मशीन विन्यास:अपनी मशीन को मुख्य/उप-स्पिंडल, 12{3}}से-24 स्टेशन लाइव बुर्ज और आपके विशिष्ट भाग परिवार से मेल खाने वाली वाई-अक्ष इकाइयों के साथ तैयार करें।

मोटर वाहन उद्योग:ट्रांसमिशन शाफ्ट, ईंधन इंजेक्टर बॉडी, ब्रेक पिस्टन, सेंसर हाउसिंग।
हाइड्रोलिक और वायवीय प्रणाली:स्पूल वाल्व बॉडी, सिलेंडर स्लीव्स, उच्च दबाव फिटिंग, पंप रोटर्स।
विमानन व रक्षा:इंजन नियंत्रण घटक, लैंडिंग गियर बुशिंग, टाइटेनियम फास्टनरों।
चिकित्सकीय संसाधन:सर्जिकल उपकरण हैंडल, ऑर्थोपेडिक इम्प्लांट ब्लैंक, स्टेनलेस स्टील पंप घटक।

औद्योगिक मशीनरी:मोटर शाफ्ट, ड्राइव कपलिंग, सटीक बुशिंग, कस्टम बुशिंग।

भारी-ड्यूटी कास्ट फ़्रेम और संरचनात्मक कठोरता:मोनोब्लॉक मीहानाइट कास्ट आयरन बेड निर्माण भारी कटिंग भार के तहत उच्च कंपन भिगोना और संरचनात्मक अवशोषण प्रदान करता है, सम्मिलित जीवन को बढ़ाता है और सतह खत्म में सुधार करता है।
परिशुद्धता स्पिंडल असेंबली:कोणीय संपर्क बॉल बेयरिंग को 0.001 मिमी से नीचे तापमान नियंत्रित आवास उपज स्पिंडल रेडियल रनआउट में स्थापित किया गया है। चिकनी उच्च {{4}आरपीएम प्रदर्शन के साथ-साथ भारी खुरदरापन के लिए उच्च कम {{3}अंत टोक़ प्रदान करता है।
उन्नत थर्मल स्थिरता डिज़ाइन:लंबे समय तक चलने के दौरान अक्ष विस्थापन से बचने के लिए मशीन संरचना गर्मी को सममित रूप से वितरित करती है। सक्रिय स्पिंडल तेल शीतलन और स्वचालित केंद्रीय स्नेहन ऑपरेटिंग तापमान को स्थिर रखते हैं।
बहु-अक्ष लचीला प्रसंस्करण:लाइव टूलींग और सी{{0}एक्सिस ऑफ-सेंटर ड्रिलिंग, टैपिंग और कंटूर मिलिंग सक्षम करते हैं। कुल एकल{{6}सेटअप उत्पादन के लिए वैकल्पिक Y-अक्ष और उप{{4}स्पिंडल सपोर्ट कॉम्प्लेक्स बैक{{5}कार्य क्षमताएं।


शुद्ध टर्निंग ऑपरेशन
सांद्रणता के लिए डिज़ाइन किया गया -महत्वपूर्ण बेलनाकार घटक:
सटीक स्टेप्ड शाफ्ट, बेयरिंग स्लीव्स, वाल्व स्पूल, हाइड्रोलिक फ्लैंज और ऑप्टिकल हाउसिंग रिंग।

टर्न-मिल मल्टी-टास्किंग ऑपरेशंस
मशीन को चालित टूलींग और पूर्ण C{0}}अक्ष (±0.001 डिग्री अनुक्रमण) से सुसज्जित करने से अनुमति मिलती है:
क्रॉस {{0}ड्रिलिंग, रेडियल कीवे मिलिंग, पिच{1}सर्कल टैपिंग, हेलिकल ग्रूव मिलिंग, और ऑफ{2}सेंटर पॉकेटिंग।

स्टील्स:कार्बन स्टील, मिश्र धातु स्टील (4140/4340), टूल स्टील, बेयरिंग स्टील (52100)।
स्टेनलेस स्टील्स:304, 316एल, 17-4पीएच, 420।
अलौह धातुएँ:एल्यूमीनियम मिश्र धातु (6061/7075), पीतल, कांस्य, तांबा मिश्र धातु।
विदेशी और प्लास्टिक:टाइटेनियम मिश्र धातु (Ti-6Al-4V), इनकोनेल, PEEK, डेल्रिन।

संचालित उपकरण और एक्सिस एक्सटेंशन:सी {{0}एक्सिस इंडेक्सिंग, बीएमटी/वीडीआई लाइव टूल बुर्ज, वाई{{1}एक्सिस मॉड्यूल (±50 मिमी), बैक{{4}एंड फिनिशिंग के लिए सब{3}स्पिंडल।
स्वचालन समाधान:स्वचालित बार फीडर, गैन्ट्री रोबोट लोडर, आर्टिकुलेटेड रोबोट सेल, निकास कन्वेयर के साथ पार्ट कैचर।
प्रक्रिया संवर्धन सहायक उपकरण:उच्च दबाव शीतलक प्रणाली (20-70 बार), स्वचालित उपकरण प्रीसेटर, प्रक्रिया वर्कपीस मापने की जांच, हिंज/स्क्रेपर चिप कन्वेयर।


फ़ैक्टरी स्वीकृति से पहले प्रत्येक मशीन एक बहु-स्तरीय निरीक्षण प्रक्रिया से गुजरती है:
लेजर इंटरफेरोमीटर संरेखण:रेनिशॉ लेजर सिस्टम का उपयोग करके रैखिक स्थिति सटीकता और पिच त्रुटि को कैलिब्रेट किया गया।
बॉलबार सर्कुलरिटी टेस्ट:गतिशील ज्यामिति और वर्गाकारता को रेनिशॉ बॉलबार परीक्षण के माध्यम से सत्यापित किया गया।
स्पिंडल गतिशील संतुलन:G0.4 मानदंडों को पूरा करने के लिए कंपन स्पेक्ट्रम का अधिकतम RPM पर परीक्षण किया गया।
8 घंटे की थर्मल सहनशक्ति दौड़:थर्मल बहाव सीमा को सत्यापित करने के लिए पूर्ण - गति निरंतर संचालन परीक्षण।
परीक्षण वर्कपीस मशीनिंग:सीएमएम आयाम और सतह खुरदरापन (रा) को मापने के लिए वास्तविक घटक मोड़।


निर्यात मानक:फ्यूमिगेटेड लकड़ी के टोकरे की पैकेजिंग अंतरराष्ट्रीय समुद्री परिवहन मानकों को पूरा करती है।
संपूर्ण दस्तावेज़ीकरण:सीई प्रमाणपत्र, आईएसओ दस्तावेज़ीकरण, इलेक्ट्रिकल स्कीमैटिक्स और अंग्रेजी ऑपरेशन मैनुअल।
वैश्विक स्पेयर पार्ट्स सेवा:महत्वपूर्ण मैकेनिकल/इलेक्ट्रिकल स्पेयर्स को 48 घंटों के भीतर डीएचएल/फेडएक्स के माध्यम से भेज दिया गया।
तकनीकी सहायता:ईथरनेट/आईओटी कनेक्शन के माध्यम से रिमोट डायग्नोस्टिक्स, साइट पर इंस्टॉलेशन मार्गदर्शन और ऑपरेटर प्रशिक्षण समर्थन।
