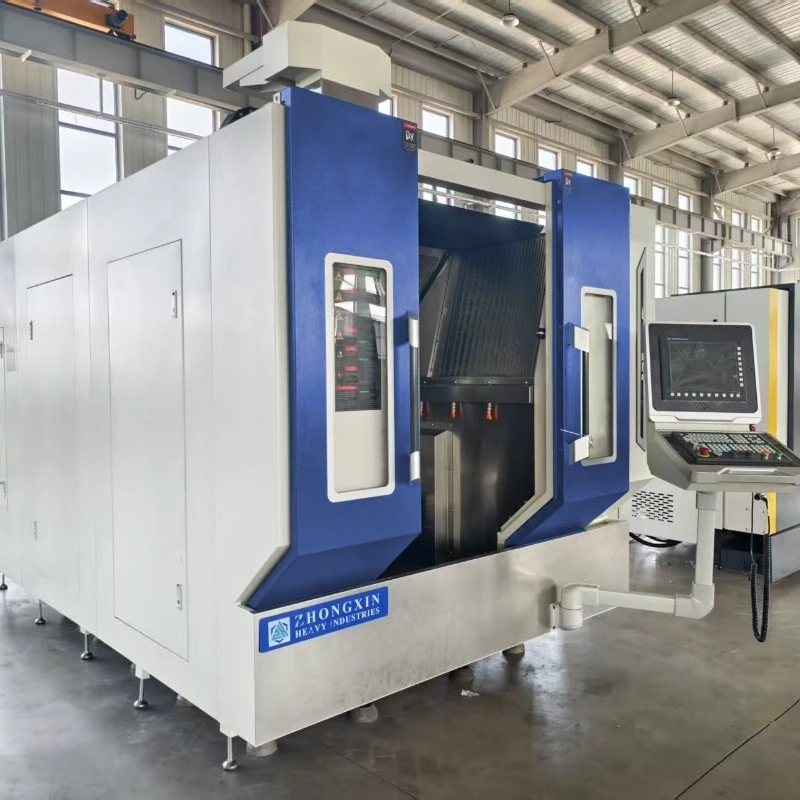

5 एक्सिस लिंकेज सीएनसी मशीनिंग सेंटर

U500 पांच -अक्ष मशीनिंग केंद्र में सीमेंस वन श्रृंखला सीएनसी प्रणाली के साथ एक गैन्ट्री संरचना है। प्रमुख घटकों में शामिल हैं:

आधार

स्तंभ

क्रॉसबीम

फिसलना

स्पिंडल बॉक्स

डायरेक्ट{{0}ड्राइव ए/सी{{1}एक्सिस टिल्टिंग रोटरी टेबल

हाइड्रोलिक प्रणाली

स्नेहन प्रणाली

शीतलन और निस्पंदन प्रणाली

चिप कन्वेयर

स्वचालित उपकरण परिवर्तक (एटीसी)

रोटरी नियंत्रण कक्ष

विद्युत नियंत्रण प्रणाली

अक्ष विन्यास:

एक्स-अक्ष: क्रॉसबीम के साथ स्लाइड की क्षैतिज गति

Y-अक्ष: स्तंभ के साथ क्रॉसबीम की ऊर्ध्वाधर गति

Z-अक्ष: स्लाइड के साथ स्पिंडल हाउसिंग की ऊर्ध्वाधर गति

ए-अक्ष: रोटरी टेबल का झुका हुआ दोलन (X-दिशा)

सी-अक्ष: टेबल सेंटरलाइन के बारे में रोटरी गति

5-अक्ष सीएनसी मशीनिंग केंद्र 20,000 आरपीएम की अधिकतम गति के साथ एचएसके63ए स्पिंडल इकाई से सुसज्जित है।

संबंधित 32T क्षैतिज श्रृंखला प्रकार की टूल पत्रिका उपकरण के पूर्व चयन और सटीक, तीव्र स्वचालित उपकरण परिवर्तन की अनुमति देती है।

सभी अक्षों पर रोलर प्रकार के रैखिक गाइड उच्च गति स्थिरता सुनिश्चित करते हैं

सटीक बॉल स्क्रू सीधे उच्च -टॉर्क सर्वो मोटर्स से जुड़े होते हैं जो तेजी से प्रतिक्रिया और सटीक स्थिति प्रदान करते हैं

डायरेक्ट-ड्राइव टॉर्क मोटर (शून्य बैकलैश/घिसाव)

उच्च परिशुद्धता परिपत्र एनकोडर प्रतिक्रिया

उच्च -टॉर्क ब्रेकिंग सिस्टम बढ़ाता है:

निश्चित-कोण मशीनिंग कठोरता

एक साथ 5-अक्ष प्रदर्शन

5 अक्ष लिंकेज सीएनसी मशीनिंग केंद्र की मुख्य कास्टिंग उच्च गुणवत्ता वाले ग्रे कास्ट आयरन से बनी होती है, जो अत्यधिक स्थिर होती है, इसमें उच्च तन्यता ताकत होती है, और इसमें कुछ सदमे अवशोषण गुण होते हैं, जो मशीन की उच्च गति, उच्च परिशुद्धता संचालन के लिए एक ठोस आधार प्रदान करते हैं। सभी संरचनात्मक घटकों को इंजीनियरों द्वारा सावधानीपूर्वक डिजाइन किया गया है, उचित रूप से तैयार किया गया है, संरचना में कॉम्पैक्ट और पसलियों से भरा हुआ है। प्रत्येक घटक इकाई की स्थिरता सुनिश्चित करने के लिए उन्हें परिमित तत्व विश्लेषण परिणामों के आधार पर दूसरी बार भी अनुकूलित किया जाता है।

सीमेंस वन श्रृंखला उच्च प्रदर्शन, उच्च विश्वसनीयता वाले सीएनसी सिस्टम की एक नई पीढ़ी है जो संख्यात्मक नियंत्रण के क्षेत्र में अत्याधुनिक प्रौद्योगिकियों को एकीकृत करती है। निरंतर नवप्रवर्तन और सुधार के माध्यम से, ये प्रणालियाँ उन्नत नियंत्रण सुविधाएँ प्रदान करती हैं जैसे कि बहु{{4}अक्ष इंटरपोलेशन, बस नियंत्रण, उच्च{{5}गति और उच्च{{6}सटीक संचालन, पूर्ण एनकोडर और टूल टिप फॉलोइंग। उत्पाद शक्तिशाली, संचालित करने में आसान और विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त हैं।

इष्टतम स्थिति सटीकता और सर्वो विशेषताओं को सुनिश्चित करने के लिए सभी मशीनों को पिच मुआवजे के लिए रेनिशॉ लेजर इंटरफेरोमीटर और गोलाकारता के लिए बॉलबार परीक्षण के साथ परीक्षण किया जाता है। शिपमेंट से पहले, मशीनें कम से कम 72 घंटों तक निरंतर संचालन से गुजरती हैं और सभी मशीन सटीकता की दीर्घकालिक स्थिरता सुनिश्चित करने के लिए ज्यामितीय सटीकता और काटने के प्रदर्शन के कई परीक्षण करती हैं।

ए. तापमान

बी. आर्द्रता

सी. साइट की शर्तें

कंपन: बाहरी कंपन से अलग।

संक्षारण: संक्षारक गैसों से सुरक्षित।

सूर्य का प्रकाश: सीधे सूर्य के प्रकाश के संपर्क से बचें।

वायु प्रवाह: ड्राफ्ट, बाहरी हवाओं और तापमान नियंत्रित वायु प्रवाह (उदाहरण के लिए, एचवीएसी वेंट) से परिरक्षित।

ताप स्रोत: आस-पास कोई रेडिएटर, भट्टियां या उच्च तापमान वाले उपकरण नहीं हैं।

धूल: कणीय पदार्थ को कम करें (उदाहरण के लिए, फाउंड्री, वेल्डिंग, या शीट मेटल वर्कशॉप के पास के स्थानों से बचें)।

नमी: पानी के रिसाव/प्रवेश को रोकें।

डी. विद्युत आपूर्ति

वोल्टेज: 3PH 380V ±10%

आवृत्ति: 50Hz ±1Hz
