स्विस टर्न लेथ

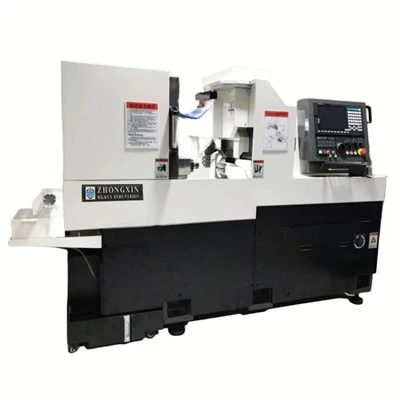

स्विस टर्न लेथ क्या है?
स्विस टर्न लेथ, जिसे स्विस सीएनसी मशीन या स्विस स्वचालित लेथ के रूप में भी जाना जाता है, एक आधुनिक मशीन है जो जल्दी और सटीक रूप से छोटे भागों का उत्पादन कर सकती है। यह एक प्रकार की टर्निंग मशीन है जो मशीन के माध्यम से स्टॉक को फीड करने के लिए एक गाइड बुशिंग का उपयोग करती है, जो सामग्री का समर्थन करती है और काटने के उपकरण को बुशिंग के करीब काटने की अनुमति देती है।
हमें क्यों चुनें
मानकों के अनुरूप
हमारे अधिकांश उत्पाद CE और EAC मानकों का अनुपालन करते हैं
OEM और ODM आदेश
हम OEM और ODM ऑर्डर भी स्वीकार करते हैं और दुनिया भर में एजेंटों की तलाश करते हैं
उत्कृष्ट सेवा
उच्च बुद्धिमत्ता, उच्च गुणवत्ता वाले मशीन टूल्स और उत्कृष्ट बिक्री उपरांत सेवा के उत्पादन के लिए समर्पित
उच्च गुणवत्ता सेवा
मशीनों को सरल, अधिक स्मार्ट और बेहतर बनाएं, हमेशा ऑनलाइन, हमेशा आपके साथ, हमेशा आपकी सेवा करते हुए।
सीएनसी मशीन टूल एक प्रसंस्करण मशीन है जो प्रसंस्करण कार्यों के लिए मशीन टूल को संचालित करने के लिए सीएनसी प्रणाली का उपयोग करती है। सामान्य मशीन टूल्स के विपरीत, सीएनसी मशीन टूल्स को प्रतिस्थापन मोल्ड और फिक्स्चर को मैन्युअल रूप से बनाने की आवश्यकता नहीं होती है, मशीन टूल के बार-बार मैन्युअल समायोजन की आवश्यकता नहीं होती है
सीएनसी खराद क्लैंपिंग डिवाइस, चक है *, हालांकि अब एक वायवीय चक है, लेकिन वायवीय चक तेजी से प्रसंस्करण के छोटे टुकड़ों तक ही सीमित है, चक स्वाभाविक रूप से अपूरणीय उत्पाद बन जाते हैं।
CK6150 सीएनसी खराद इंटीग्रल आर्च और ब्रिज प्रकार की बॉडी, एक -पीस मोल्डिंग संरचना स्थिर और कठोर है, मानक मैनुअल टेल स्टॉक और 250 मैनुअल चक से सुसज्जित है
आवृत्ति रूपांतरण चरण कम गति विनियमन
सर्वो प्रणाली के साथ
चार स्थिति वाला विद्युत बुर्ज
CK6132 सीएनसी खराद का उपयोग मुख्य रूप से सभी प्रकार के शाफ्ट और डिस्क भागों के प्रसंस्करण के लिए किया जाता है, यह सभी प्रकार के धागे, आर्क, शंकु और घूर्णन निकायों की आंतरिक और बाहरी सतहों को बदल सकता है, और उच्च गति चिप की गति की मांग को पूरा कर सकता है।
सीएनसी टर्निंग और मिलिंग सेंटर
वर्कपीस को प्रेशर प्लेट, स्क्रू या टूल्स से क्लैंप किया जाना चाहिए। आवरण जोड़ने के लिए रिंच की एक धारा के उपयोग की अनुमति नहीं है, ताकि फिसलकर चोट न लगे;
क्षैतिज सीएनसी खराद मशीन का उपयोग बहुत आम कहा जा सकता है, विभिन्न उद्योगों और क्षेत्रों में इसका आंकड़ा देख सकते हैं। यह आधुनिकीकरण के निर्माण में बहुत महत्वपूर्ण भूमिका निभाता है। और लोगों की ज़रूरतों में सुधार के साथ, इसकी आवश्यकताएं भी अधिक से अधिक होती जा रही हैं। विज्ञान और तकनीकी प्रगति के विकास के साथ, नई सीएनसी मशीन टूल्स का जन्म हुआ।
आधुनिक औद्योगिक उत्पादन में, सभी प्रकार के खराद * होते हैं। चूंकि क्षैतिज तिरछा बिस्तर खराद का बिस्तर झुका हुआ है और इसमें एक बड़ा असर अनुभाग है, इसमें अच्छी कठोरता और कंपन डंपिंग है, और उच्च परिशुद्धता मशीनिंग सुनिश्चित कर सकता है।
यह ड्रम प्रकार की टूल मैगजीन संरचना सरल, अधिक अनुप्रयोग वाली, टूल मैगजीन की कम क्षमता के लिए उपयुक्त है। उपकरण पत्रिका स्थान की उपयोगिता दर को बढ़ाने के लिए।
निश्चित हेडस्टॉक्स के साथ पारंपरिक खराद में, एक कार्य घटक को कोलेट या चक में सुरक्षित किया जाएगा जो ब्रैकट के रूप में मशीन के बाड़े में विस्तारित होगा। दूसरा विकल्प इसे एक सिरे पर टिकाने के लिए टेलस्टॉक का उपयोग करना है। स्विस लेथ्स को उनके चलने योग्य हेडस्टॉक द्वारा अन्य मॉडलों से अलग किया जाता है।
यह इंगित करता है कि चकिंग कोलेट से गुजरने के बाद बार स्टॉक को हेडस्टॉक पर सुरक्षित किया जाएगा। यह पट्टी फिर गाइड बुशिंग के माध्यम से टूलींग क्षेत्र में प्रवेश करती है, जो मशीनिंग के दौरान इसे रेडियल रूप से ढूंढती है। उसके बाद, हेडस्टॉक बार को अपने पीछे खींचते हुए, az{5}दिशा में स्थिर रूप से पीछे की ओर {{3}और {{4}आगे की ओर चलता है।
गैंग स्लाइड्स पर रखे गए टर्निंग टूल इस बार के संपर्क में आएंगे, जो गाइड बुशिंग के पास स्थित है। काटने की क्रिया के लिए आवश्यक फ़ीड बार की गति द्वारा प्रदान की जाती है। गैंग स्लाइड में फिक्स्ड सिंगल पॉइंट टूल और किसी भी अन्य टूल के लिए होल्डर होंगे। वे लाइव टूलींग भी संभाल सकते हैं। इनमें से कई मशीनों में काम करने वाले उपकरण स्टेशन और पूरक स्पिंडल हैं, साथ ही एक बुर्ज या अधिक है जो अतिरिक्त उपकरण रख सकता है।
स्विस खराद की मूल शारीरिक रचना
मुख्य धुरी
एक पारंपरिक सीएनसी टर्निंग मशीन की तरह, स्विस - प्रकार के खराद प्राथमिक घूर्णन तत्व के रूप में एक मुख्य स्पिंडल का उपयोग करते हैं जो अनिवार्य रूप से मशीन को जीवंत बनाता है। मुख्य स्पिंडल वर्कपीस को मजबूती से पकड़ता है क्योंकि यह उच्च गति पर घूमता है - लगभग 100 और 10,000 आरपीएम के बीच। यह घूर्णी गति गतिज ऊर्जा प्रदान करती है जिसका उपयोग काटने वाले उपकरण घर्षण के माध्यम से सामग्री को हटाने और वर्कपीस को सटीक रूप से आकार देने के लिए करते हैं।
टूल हेडस्टॉक
टूल हेडस्टॉक में काटने के उपकरण होते हैं, जो वर्कपीस के साथ उनकी गति और सटीक स्थिति के लिए जिम्मेदार होते हैं। स्विस लेथ्स बहु-टूल स्टेशनों का उपयोग करते हैं, जिससे जटिल मशीनिंग सुविधाओं का उत्पादन करने और/या आवश्यक चक्रों की संख्या को कम करने के लिए कई उपकरणों के एक साथ उपयोग की अनुमति मिलती है। पारंपरिक खराद के निश्चित हेडस्टॉक के विपरीत, स्विस टर्निंग मशीनों के लिए अद्वितीय एक स्लाइडिंग हेडस्टॉक है। चलने योग्य हेडस्टॉक गाइड बुशिंग के साथ वर्कपीस के साथ स्लाइड करता है, जिससे अधिक कठोर और सटीक वर्कहोल्डिंग की अनुमति मिलती है।
गाइड झाड़ी
गाइड बुशिंग अन्य मुख्य विशेषता है जो स्विस {{0} प्रकार के लेथ को पारंपरिक सीएनसी टर्निंग मशीनों से अलग करती है। जबकि मानक खराद केवल दोनों छोर पर वर्कपीस का समर्थन करता है (यानी काटने के उपकरण से संभावित रूप से अपेक्षाकृत दूर की दूरी), स्विस खराद एक चलती गाइड झाड़ी का उपयोग करता है जो सामग्री को मशीनीकृत करते समय समर्थन और मार्गदर्शन करता है। स्लाइडिंग गाइड बुशिंग विशेष रूप से तब उपयोगी होती है जब लंबे और पतले वर्कपीस के साथ-साथ छोटे भागों और सूक्ष्म मशीनिंग के लिए काम किया जाता है, जो बेहद सख्त सहनशीलता तक स्थिरता और सटीकता सुनिश्चित करता है।
क्रॉस-स्लाइड
क्रॉसस्लाइड मुख्य स्पिंडल के लंबवत चलती है और काटने वाले उपकरणों की पार्श्विक गति के लिए जिम्मेदार होती है। बेहद चिकनी और कठोर होने के लिए डिज़ाइन किया गया, क्रॉस {{2} स्लाइड स्विस मशीनिंग प्रक्रिया पर सटीक नियंत्रण सक्षम बनाता है और हमारी समग्र सटीकता और दोहराव में योगदान देता है।
बुर्ज
बुर्ज एक उपकरण ले जाने वाला उपकरण है जो एक साथ कई काटने वाले उपकरण रखता है, जिससे मशीनिंग प्रक्रिया को सुव्यवस्थित करने के लिए त्वरित बदलाव की अनुमति मिलती है। जैसा कि नाम से पता चलता है, मशीनिंग संचालन के लिए वांछित उपकरण को स्थिति में लाने के लिए बुर्ज घूमता है और अनुक्रमित होता है। यह सुविधा उपकरण बदलने के समय को कम करके स्विस खराद की दक्षता को बढ़ाती है, और कई सेटअपों की आवश्यकता को समाप्त करके सटीकता/दोहराव सुनिश्चित करती है।
उप-स्पिंडल
अधिक उन्नत स्विस टर्निंग सिस्टम एक उप-स्पिंडल से सुसज्जित हैं जो मुख्य स्पिंडल के विपरीत स्थित है। उप-स्पिंडल हमें प्राथमिक मशीनिंग संचालन के साथ-साथ वर्कपीस के पिछले हिस्से की मशीनिंग करने की अनुमति देता है। यह न केवल चक्र के समय को कम करता है, बल्कि यह हमें एक ही सेटअप पर अधिक जटिल और जटिल भागों का उत्पादन करने की भी अनुमति देता है, जिससे सटीकता और दोहराव की गारंटी मिलती है।
बार फीडर
आधुनिक स्विस लेथ में आम तौर पर एक स्वचालित बार फीडर शामिल होता है जो मशीन को कच्चे माल की आपूर्ति करता है - आमतौर पर बार स्टॉक या तार के रूप में। स्वचालित बार फीडर विनिर्माण प्रक्रिया को सुव्यवस्थित करते हैं, जिससे हम अलग-अलग वर्कपीस के बीच मैन्युअल हस्तक्षेप की आवश्यकता के बिना आपके उत्पादों को लगातार मशीनीकृत कर सकते हैं।
शीतलक प्रणाली
मशीनिंग के दौरान उत्पन्न गर्मी को खत्म करने और काटने वाले उपकरणों को चिकनाई देने के लिए, उन्नत शीतलक प्रणालियों को स्विस खराद में एकीकृत किया गया है। यह प्रणाली अंतिम उत्पादों की गुणवत्ता और स्थिरता में सुधार करते हुए उपकरण की अखंडता को बनाए रखने में मदद करती है।
कंट्रोल पैनल
एक सीएनसी नियंत्रण कक्ष अनिवार्य रूप से मशीन के मस्तिष्क के रूप में कार्य करता है: इंटरफ़ेस जिसके माध्यम से हमारे ऑपरेटर सभी मशीनिंग मापदंडों और आवश्यक टूल पथों को इनपुट करते हैं। नियंत्रण पैनल सीएनसी स्विस लेथ की प्रोग्रामिंग और संचालन में महत्वपूर्ण भूमिका निभाते हैं, जो कंप्यूटर स्वचालन के माध्यम से बहुत अधिक दक्षता और दोहराव प्रदान करते हैं।
स्विस टर्न लेथ के लाभ
छोटे, जटिल भागों का निर्माण करने की क्षमता
पुरानी मशीनें छोटे, जटिल हिस्से बनाने में सक्षम हैं। हालाँकि, मशीनों की क्षमताएँ सीमित हैं। मशीन को पुर्जे बनाने में भी काफी समय लग सकता है। स्विस खराद अधिक प्रभावी ढंग से और कुशलता से जटिल भागों को बनाने में सक्षम है।
चक्र समय में कमी
स्विस लेथ चक्र के समय को कम करने में सक्षम है, जो अधिक दक्षता की अनुमति देता है। जो सॉफ़्टवेयर स्थापित किया गया है वह मशीन को अधिक कुशलता से काम करने की अनुमति भी देता है। प्रोग्रामर एक सिमुलेशन देखेंगे, जिससे आवश्यक सुधार करना आसान हो जाएगा। इसीलिए भागों को अधिक तेजी से मशीनीकृत किया जा सकता है।
एकल प्रक्रिया मशीनिंग
बहुत से लोग कस्टम सीएनसी मशीन की दुकान से सीएनसी स्विस खराद खरीदते हैं क्योंकि स्विस खराद पर एक समय में कई उपकरण रखे जा सकते हैं। यह एकल प्रक्रिया मशीनिंग की अनुमति देता है।
रोशनी बंद करने की क्षमता
स्विस लेथ मशीन बिना किसी के भी काम कर सकती है। इसीलिए यह बड़े आउटडोर के लिए आदर्श है। यही कारण है कि उत्पादकता और दक्षता बढ़ाने के लिए सैनफोर्ड कस्टम सीएनसी मशीनिंग एक बढ़िया विकल्प है।
स्विस लेथ्स की मुख्य विशेषताएं
बुद्धिमान चकिंग और परिशुद्धता
हमारे स्विस लेथ की असाधारण विशेषताओं में से एक बुद्धिमान चकिंग है। यह तंत्र सुनिश्चित करता है कि प्रत्येक मशीनिंग कार्य की विशिष्ट आवश्यकताओं के अनुकूल सामग्री को मजबूती से और लचीले ढंग से रखा जाए। यह, उच्च परिशुद्धता मोड के साथ मिलकर, अविश्वसनीय रूप से सख्त सहनशीलता वाले घटकों की मशीनिंग की अनुमति देता है, जो एयरोस्पेस और चिकित्सा उपकरण निर्माण जैसे उद्योगों में एक आवश्यकता है।
उच्च उत्पादकता और दक्षता
स्विस लेथ की दक्षता बेजोड़ है। तीव्र उपकरण परिवर्तन और परिवर्तनीय आवृत्ति मोड़ जैसी क्षमताओं के साथ, हमारी मशीनें डाउनटाइम को कम करती हैं और थ्रूपुट बढ़ाती हैं। गुणवत्ता से समझौता किए बिना अपने उत्पादन को बढ़ाने का लक्ष्य रखने वाले निर्माताओं के लिए यह दक्षता गेम चेंजर है।
स्विस खराद का उपयोग विभिन्न विनिर्माण उद्योगों में किया जाता है
स्विस खराद का उपयोग अक्सर उनकी परिशुद्धता और सटीकता के कारण विनिर्माण में किया जाता है। उनका उपयोग निम्नलिखित उद्योगों में आमतौर पर उपयोग की जाने वाली विभिन्न वस्तुओं को बनाने के लिए किया जा सकता है:
तेल और गैस उद्योग स्विस लेथ से बने नोजल, पिन, वॉशर और फास्टनरों का उपयोग करता है।
चिकित्सा उद्योग में, प्रत्यारोपण और अन्य उपकरणों के लिए छोटे, नाजुक हिस्से बनाने के लिए स्विस खराद का उपयोग किया जाता है।
एयरोस्पेस उद्योग विमान के इंजन, मिसाइलों और रॉकेटों के लिए सटीक हिस्से बनाने के लिए स्विस खराद का उपयोग करता है।
ऑटोमोटिव उद्योग इंजन के पुर्जे और अन्य घटक बनाने के लिए स्विस लेथ का उपयोग करता है।
प्रमाणपत्र
हमारी फ़ैक्टरी
हमारे पास 300 मिलियन युआन का सामान्य निवेश है और 120 हजार वर्ग मीटर से अधिक क्षेत्र को कवर करता है, हमारे पास उन्नत उपकरणों के एक सौ से अधिक सेट हैं, 3600 से अधिक मशीनों के सेट की वार्षिक उत्पादन क्षमता है, जिसमें तीस से अधिक पांच प्रकार और पचास से अधिक मॉडल शामिल हैं। एक पेशेवर सीएनसी लेथ मशीन, सीएनसी वर्टिकल मशीनिंग सेंटर, सीएनसी गैन्ट्री मशीन, बैंड सॉ मशीन, बेंडिंग मशीन सप्लायर के रूप में, हमने खुद को मशीन टूल निर्माण के क्षेत्र में समर्पित कर दिया है, हमने एक आधुनिक गुणवत्ता प्रबंधन प्रणाली बनाई है जो अंतरराष्ट्रीय मानकों के अनुरूप है, उच्च बुद्धिमान और उच्च गुणवत्ता वाली मशीनों और अच्छी बिक्री के बाद सेवाओं का उत्पादन करने के लिए प्रतिबद्ध है। हमने रूस, बेलारूस, पूर्वी यूरोप, मिस्र, अल्जीरिया, दक्षिण अफ्रीका, इंडोनेशिया, वियतनाम, अर्जेंटीना, मैक्सिको जैसे 50 से अधिक देशों में अपनी मशीनें निर्यात की हैं। हम OEM और ODM ऑर्डर भी ले रहे हैं और दुनिया भर में एजेंटों की तलाश कर रहे हैं, हमारे अधिकांश उत्पादों को CE और EAC मानक मिले हैं। ZHONGXIN में आपका स्वागत है और एक अच्छा सहयोग स्थापित करें और एक साथ मिलकर एक उज्ज्वल भविष्य बनाएं। झोंगक्सिन, मशीनों को अधिक आसान, बुद्धिमान और स्मार्ट बनाएं, हमेशा ऑनलाइन, हमेशा आपके साथ और हमेशा आपके लिए!
