नया ऊर्ध्वाधर खराद



1, उपस्थिति की जांच करने के लिए नया ऊर्ध्वाधर खराद मशीनिंग केंद्र खुला बॉक्स, ग्राउंड स्क्रू स्थापित करें और पैड आयरन को समायोजित करें।



2, ऊर्ध्वाधर मशीनिंग केंद्र तालिका (X-अक्ष) को ढीला करें। बेड सैडल (Y-अक्ष) ब्रेक स्क्रू या स्टॉप फ़ुट स्टील; टूल मैगज़ीन स्टॉप ब्लॉक को हटा दें।



3, ऊर्ध्वाधर मशीनिंग केंद्र को विद्युतीकृत और हवादार बनाएं।



4, मिलिंग हेड (Z-अक्ष) निश्चित डिवाइस निष्कासन, निम्नलिखित विधियाँ: मशीन की शक्ति। हाथ घुमाकर Z-अक्ष को सकारात्मक दिशा में (घड़ी की दिशा में) घुमाएं, मिलिंग हेड के ब्रैकेट को शुरू करें, और फिर Z-अक्ष को बहुत धीरे-धीरे घुमाएं। नकारात्मक दिशा में जाओ; तब तक चलें जब तक कि मिलिंग हेड को काउंटरवेट से जोड़ने वाली श्रृंखला केवल बल न खा ले। स्तंभ के पीछे काउंटरवेट रखने वाले सपोर्ट बार को हटा दें। ध्यान दें: कुछ उच्च गति वाले ऊर्ध्वाधर मशीनिंग केंद्रों में मशीन को ले जाने और ठीक करने पर कॉलम (स्क्रू) के किनारे काउंटरवेट को ठीक करने की संभावना होती है।



5, टूल मैगजीन का उपयोग करने से पहले तैयारी: (बाल्टी प्रकार) संपीड़ित हवा को बंद कर दें। Z-अक्ष को शून्य बिंदु से ऊपर की स्थिति में ले जाएँ। टूल मैगज़ीन की उपयोगिता का परीक्षण करने के लिए टूल मैगज़ीन को हाथ से बाएँ और दाएँ घुमाएँ (क्या गति लचीली है; क्या सुरक्षात्मक दरवाजा बंद किया जा सकता है।) संपीड़ित हवा को चालू करें। टूल मैगज़ीन को एम कोड के साथ ले जाएँ और जाँचें कि इन{6}}प्लेस स्विच काम करता है। चाकू को बदलने के लिए TxxM06 निर्देश का उपयोग करें, यदि ऑपरेशन पैनल पर चाकू की स्थिति का डिस्प्ले वास्तविक चाकू की स्थिति के अनुरूप नहीं है, तो इसे बदलाव के लिए संसाधित किया जाना चाहिए और चाकू की स्थिति के डिस्प्ले को संशोधित किया जाना चाहिए।



6, स्तर (समतल करना) को इस प्रकार समायोजित करें: मशीन टूल को क्षैतिज स्थिति में समायोजित करें। सटीकता को मापें: कार्य तालिका की सतह (ड्राइंग सर्कल) तक स्पिंडल रोटेशन अक्ष की ऊर्ध्वाधरता। यदि ड्राइंग सर्कल की सटीकता सही नहीं है, तो इसे ग्राउंड स्क्रू पर समायोजित किया जाना चाहिए, ताकि सटीकता उत्पादन मूल्य पर वापस आ सके।



7, नया ऊर्ध्वाधर खराद मशीनिंग केंद्र शील्ड तेल रिसाव उपचार: 704 सीलेंट + ग्लास गोंद। तेल सील करने के लिए बिस्तर के संपर्क के चारों ओर पानी की प्लेट लगाएं। अक्ष की सुरक्षा के बाद संकोचन आवरण को हटा दिया जाना चाहिए, स्तंभ की जड़ को तेल से सील कर दिया जाना चाहिए। तेल की सील को बिस्तर के सामने या किनारे पर तेल गाइड नाली में बनाया जाना चाहिए।



8, एयर कंडीशनर, स्नेहन पंप, तेल {{1} जल विभाजक, दबाव चाकू सिलेंडर की अखंडता की जांच करें, और ग्राहक और इसके उपयोग के अनुसार समायोजित करें। ध्यान दें: तेल {{3}वाटर सेपरेटर, प्रेशर नाइफ सिलेंडर को नियमित रूप से चिकनाई दी जानी चाहिए।



9, एक सरल चक्र कार्यक्रम बनाएं, आधे घंटे के लिए निष्क्रिय रहें, ताकि नए ऊर्ध्वाधर मशीनिंग केंद्र पर सामान्य परिवहन पूर्ण स्नेहन प्राप्त कर सके और अंदर टूट सके।





यह वीएमसी यांत्रिक प्रसंस्करण और मोल्ड बनाने के लिए उपयुक्त है। और यह रफ मशीनिंग से लेकर अंतिम मशीनिंग तक प्रसंस्करण आवश्यकता के अनुकूल हो सकता है। यह मिलिंग, ड्रिलिंग, टैपिंग, बोरिंग आदि जैसी कई कार्य प्रक्रियाओं को भी पूरा कर सकता है।





● उच्च गुणवत्ता वाली राल रेत

● ताइवान धुरी

● ताइवान बॉल स्क्रू और लॉकिंग नट

● ताइवान प्रेशर सिलेंडर

● स्वचालित स्नेहन प्रणाली

● वैकल्पिक पर चिप कन्वेयर

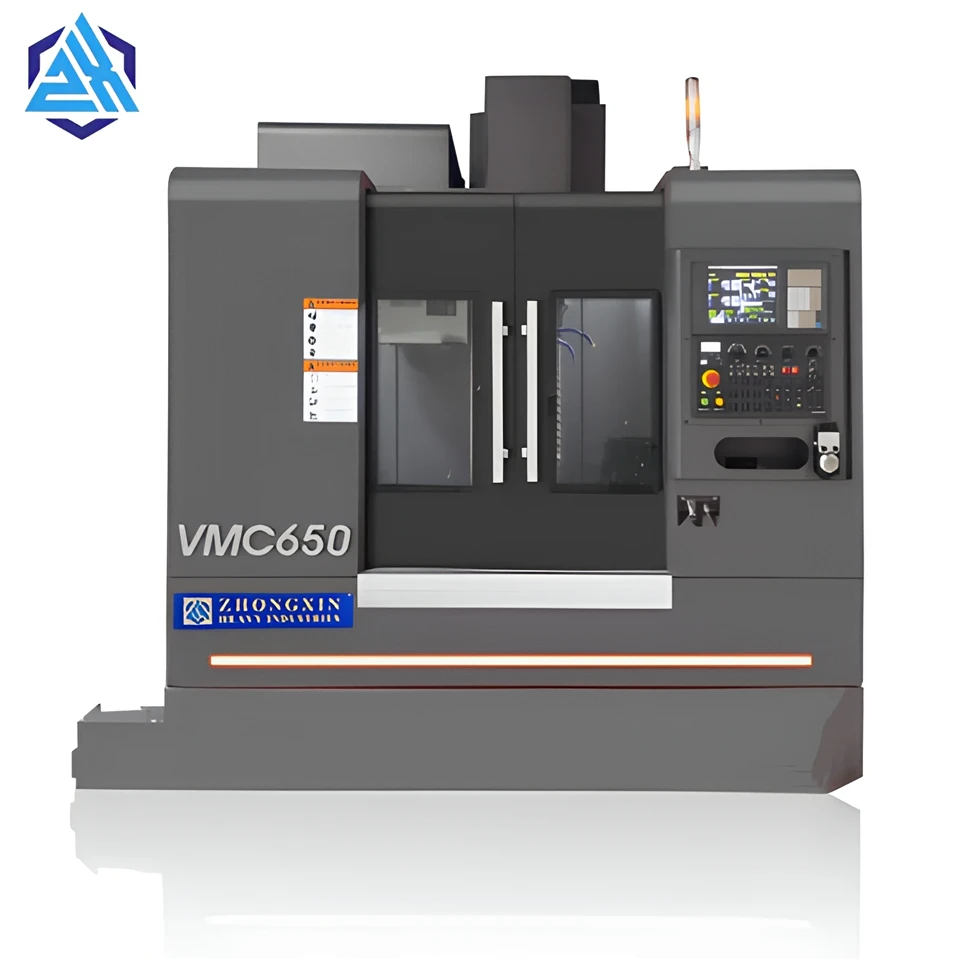

नमूना	वीएमसी650
टेबल का आकार (मिमी)	900x400
टेबल मैक्स. भार(किग्रा)	350
एक्स/वाई/जेड अक्ष यात्रा (मिमी)	650x400x500
जिला. स्पिंडल और कॉलम गाइड सतह के बीच (मिमी)	476
जिला. स्पिंडल एंड फेस और वर्कटेबल सतह के बीच (मिमी)	100-600
एक्स/वाई/जेड मैक्स। फ़ीड गति	10000
एक्स/वाई/जेड मैक्स। तीव्र पारगमन (एम/मिनट)	32/32/30
स्पिंडल मैक्स. गति(आर/मिनट)	8000
स्पिंडल टेपर होल (प्रकार)	BT40(वैकल्पिक BT50)
स्पिंडल मोटर (किलोवाट)	5.5/7.5
एक्स/वाई/जेड अक्ष सर्वो मोटर (किलोवाट)	2.6/2.6/2.8
एक्स/वाई/जेड मोटर कनेक्शन	सीधा संबंध
एक्स/वाई/जेड गाइड रेल फॉर्म	ब्लॉक गाइड रास्ता/वैकल्पिक रैखिक रास्ता
कार्यक्षेत्र टी स्लॉट (मिमी)	3-18x125
दोहराएँ स्थिति सटीकता (मिमी)	+/-0.004
उपकरण पत्रिका	टोपी/डिस्क
उपकरण क्षमता	16 टोपी/16 डिस्क
अधिकतम उपकरण वजन (किलो)	7
अधिकतम. उपकरण की लंबाई (मिमी)	250/350
विद्युत क्षमता (केवीए)	10
मशीन का आकार(LxWxH)(मिमी)	2300x2000x2300
जाल। वजन(लगभग)(किग्रा)	4500
