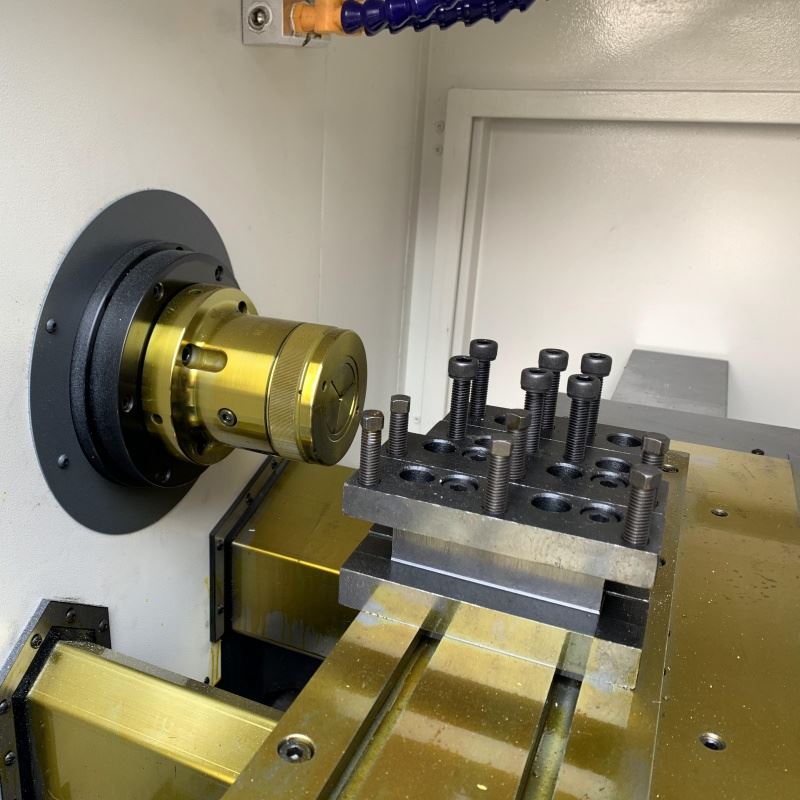

H32i-2

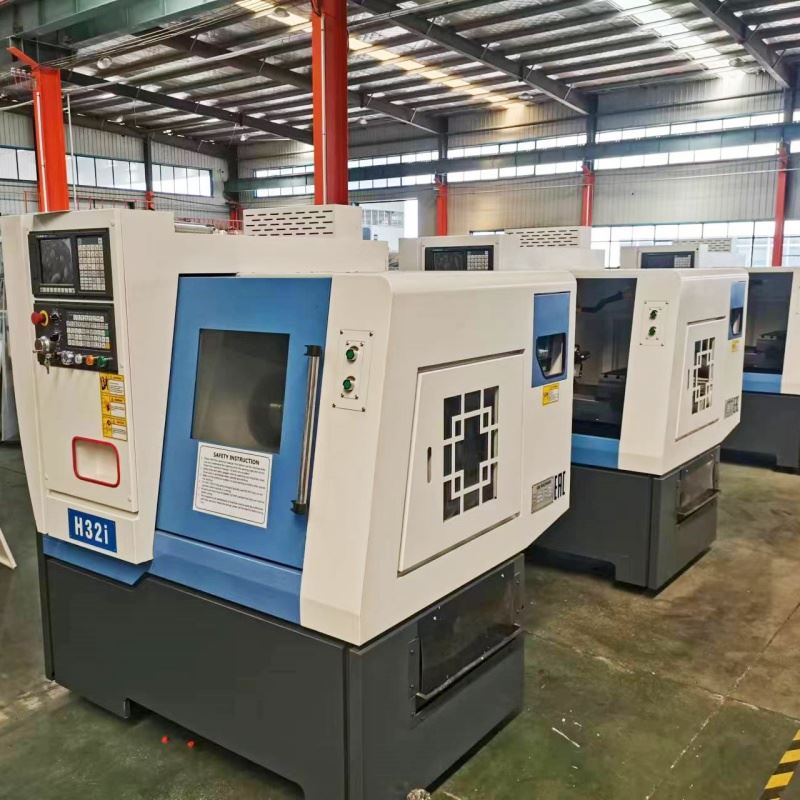

H32i-3
H32i-4
H32i-5

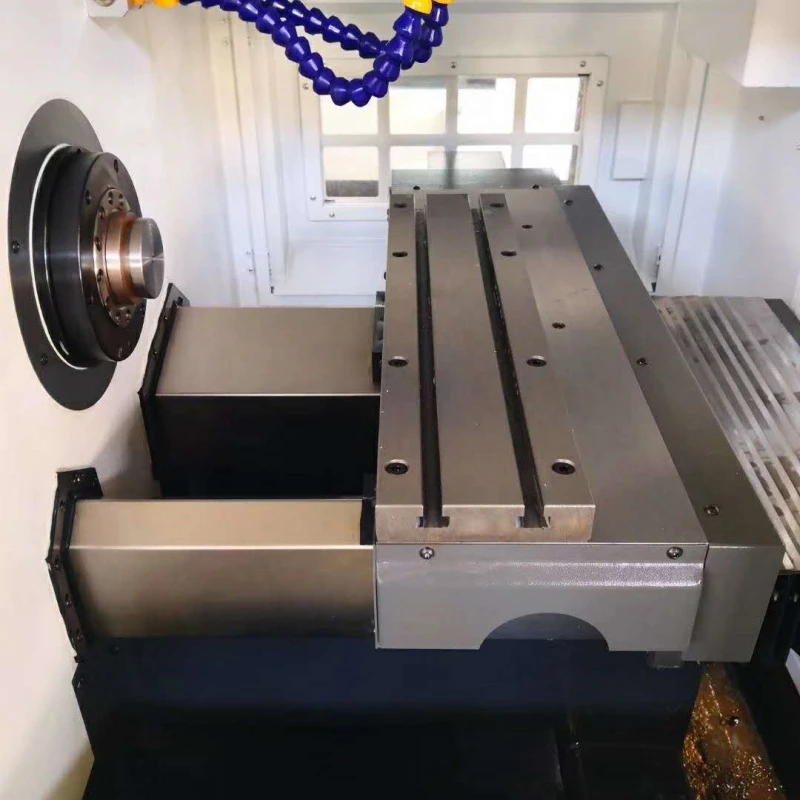

H32i-6
H32i-7
H32i-8

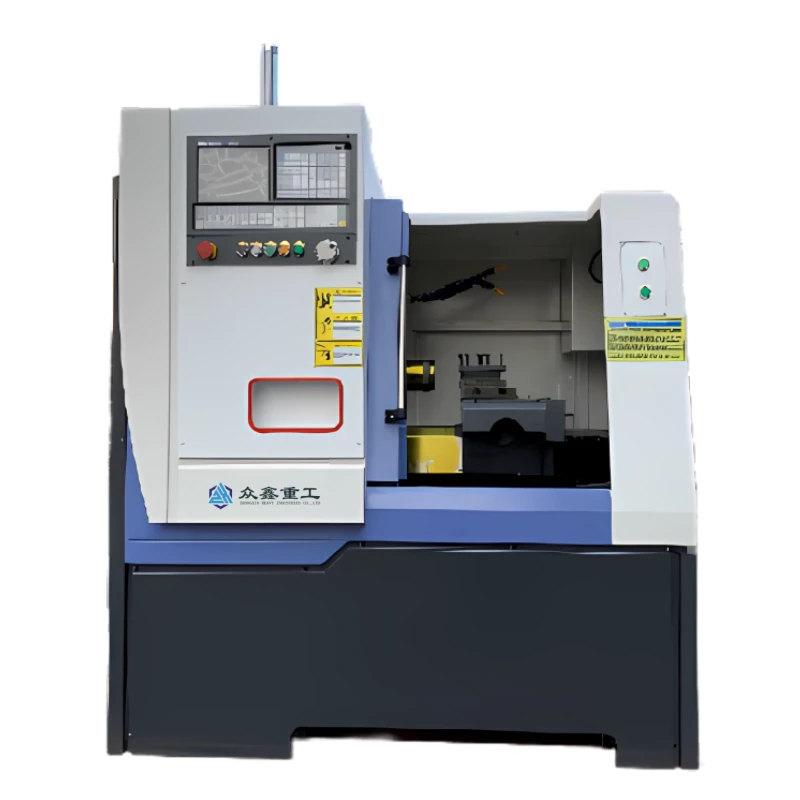

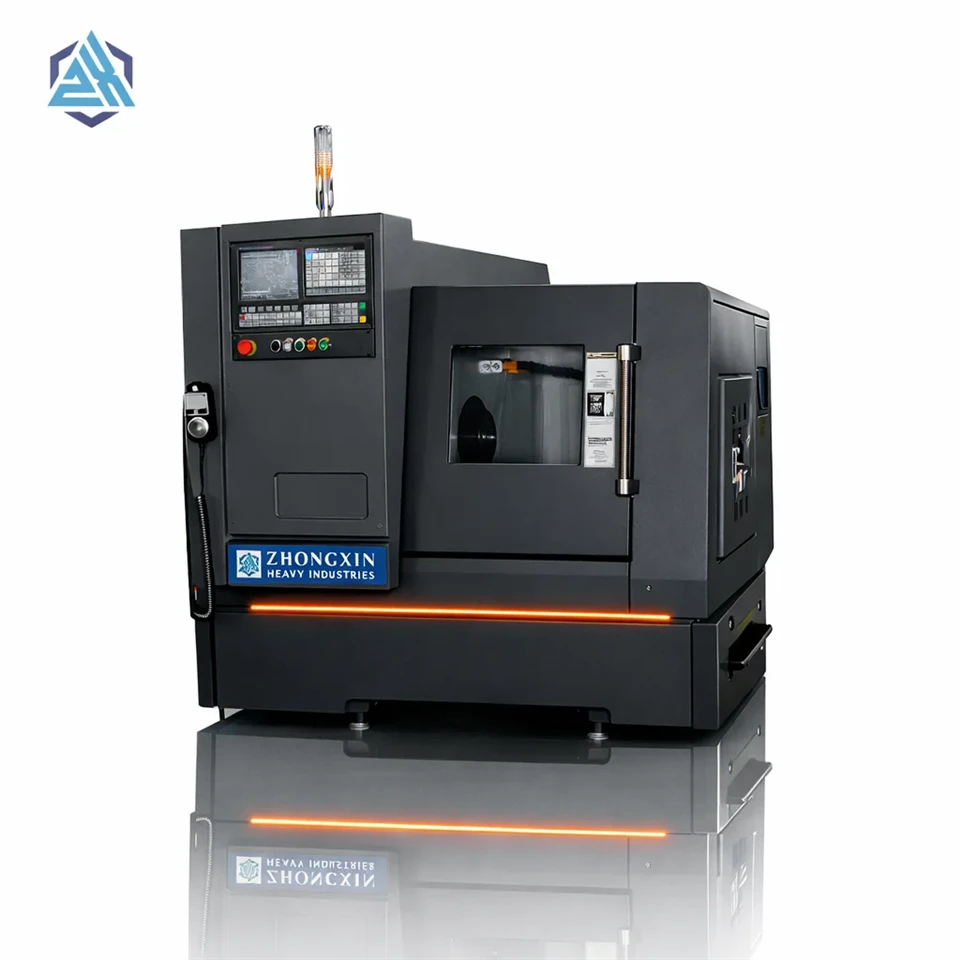

छोटा सीएनसी खराद

मशीन सभी प्रकार के छोटे और मध्यम आकार के शाफ्ट और प्लेट वर्कपीस को संसाधित करने के लिए उपयुक्त है, और विभिन्न धागों, वृत्त चाप, वृत्ताकार शंकु, घूमती हुई बॉडी की अंदर और बाहर की सतह को भी मोड़ सकती है। इस मशीन का व्यापक रूप से सैनिटरी, वाल्व, विद्युत उपकरण, उपकरण, ऑटोमोबाइल, मोटरसाइकिल, बीयरिंग आदि में उपयोग किया जाता है।

जांच भेजें

उत्पाद का परिचय

उपयोग

रैखिक गाइड सीएनसी खराद

यह श्रृंखला उच्च{{0}गति, उच्च{{1}सटीकता, और अत्यधिक विश्वसनीय है। मशीनटूल की दीर्घकालिक स्थिरता सुनिश्चित करने के लिए मुख्य घटकों को उच्च शक्ति वाली सामग्रियों से तैयार किया गया है।

सीएनसी खराद विशेषताएँ

बाउ स्क्रू प्री-तनाव संरचना

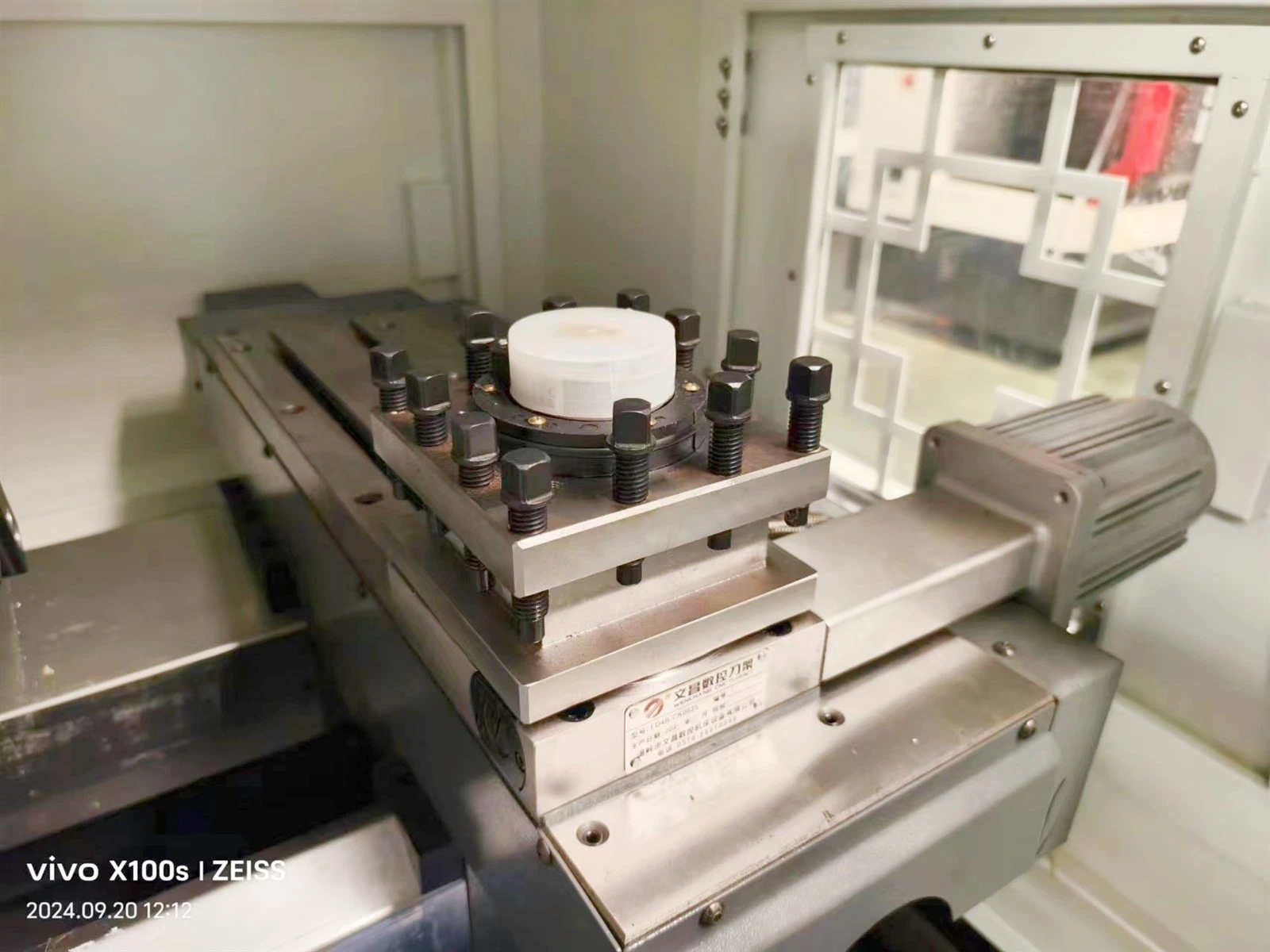

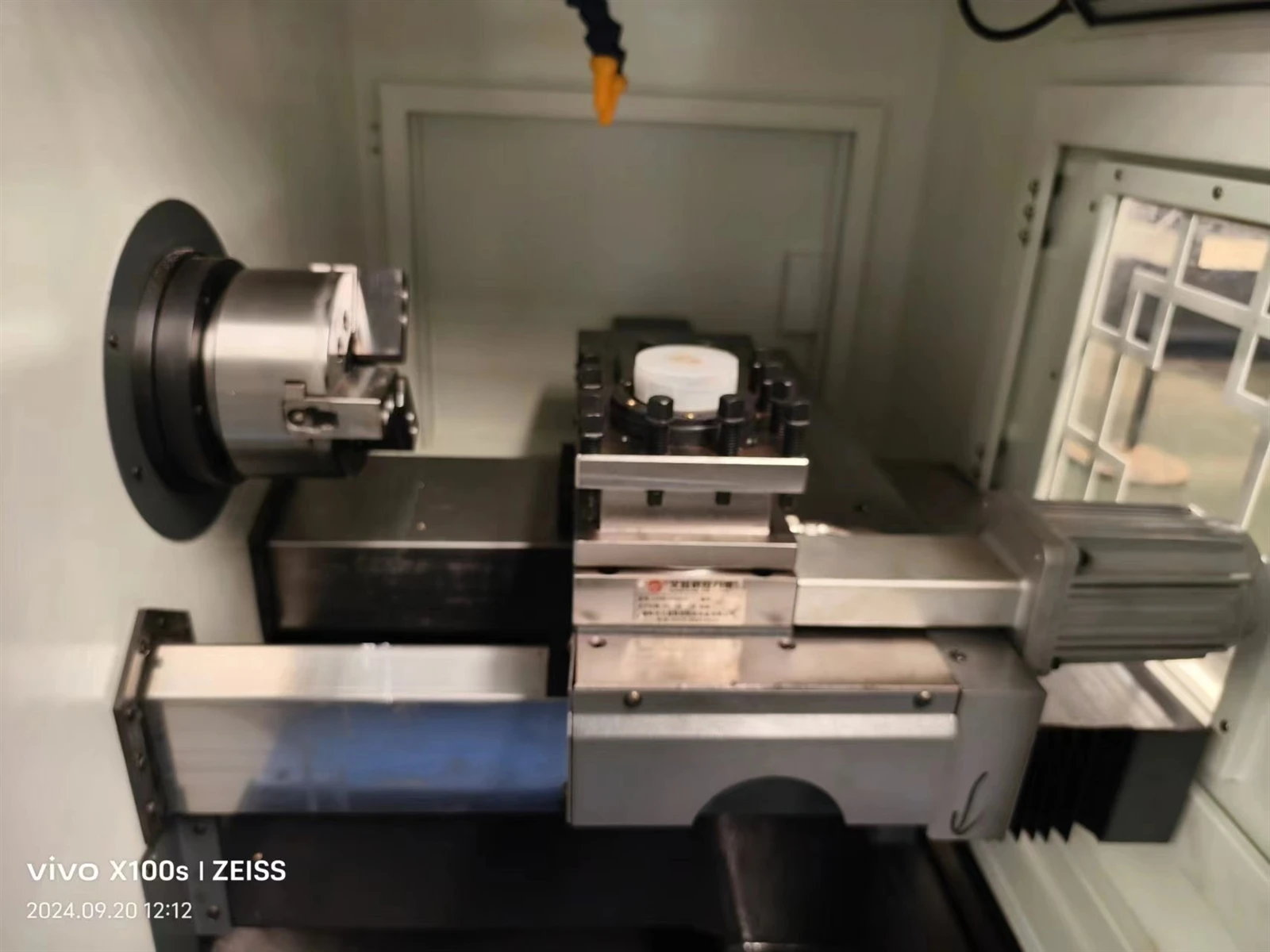

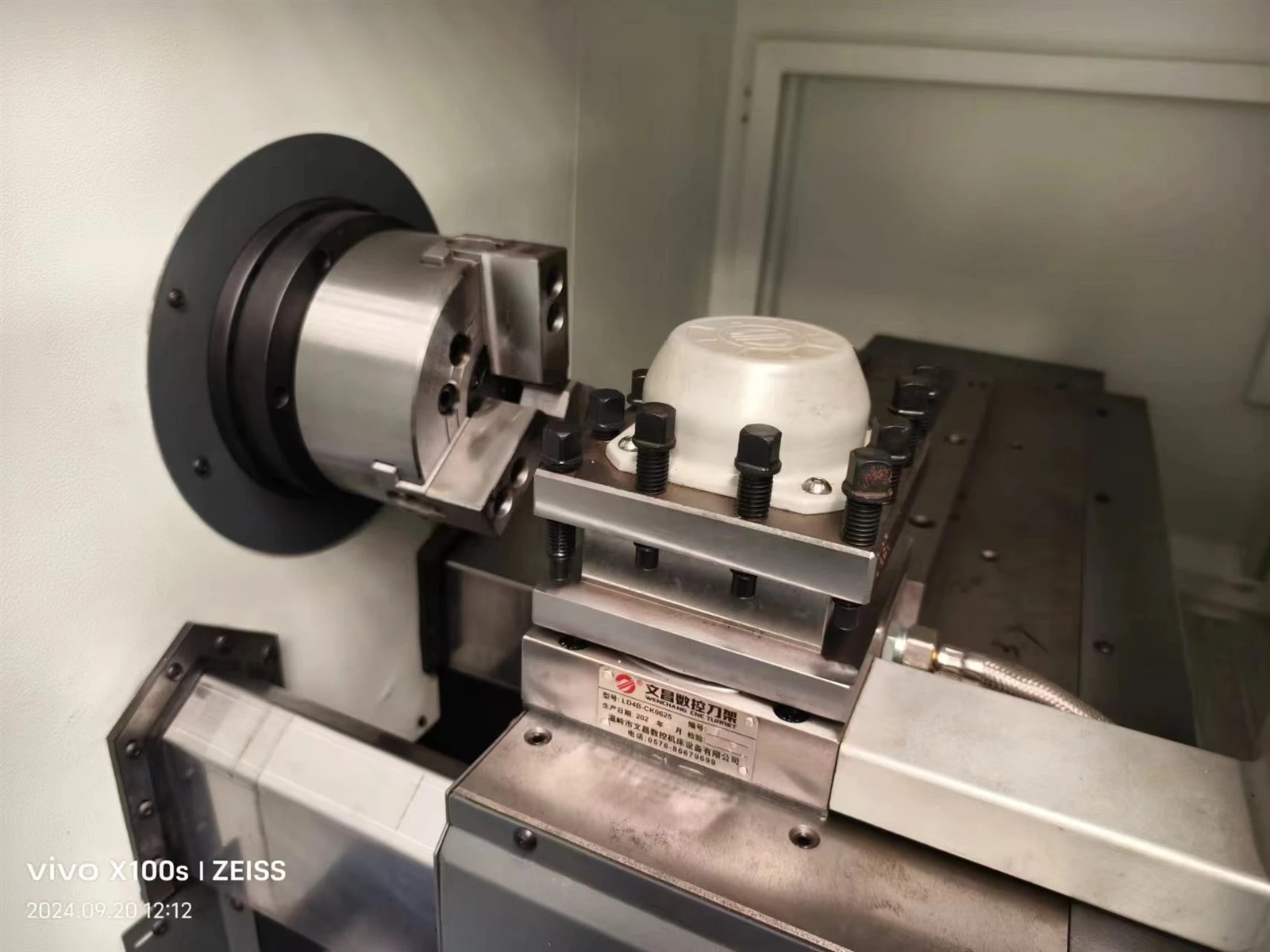

गैंग टाइप टूल पोस्ट
बुर्ज वैकल्पिक
फ़्लैट बिस्तर/45 डिग्री एक-टुकड़ा-कास्टिंग तिरछी मशीन बिस्तर

उच्च परिशुद्धता ताइवान रैखिक गाइड रेल

स्पिंडल इकाई दो प्रकार की होती है: भारी कटिंग और उच्च-गति

भारी कटिंग स्पिंडल इकाई मशीनिंग बीयरिंग और गियर के लिए उपयुक्त है।

हाई स्पीड स्पिंडल इकाई उच्च {{0}स्पीड और उच्च{{1}परिशुद्धता मशीनिंग के लिए है।

मानक विन्यास

6/8 स्टेशन इलेक्ट्रिक बुर्ज और 8 स्टेशन सर्वो बुर्ज वैकल्पिक हैं

मैनुअल चक मानक हाइड्रोलिक ठोस और खोखला चक है, हाइड्रोलिक कलेक्ट वैकल्पिक हैं

तेज गति और उच्च के साथ रैखिक गाइड रेल रोलर रैखिक गाइड
शुद्धता

विशेष विवरण

विशेष विवरण	इकाइयों	H32i
मैक्स.स्विंग डाया.ओवर बेड	मिमी	320
मैक्स.स्विंग डाया.ओवर स्लाइड	मिमी	70
अधिकतम प्रसंस्करण लंबाई	मिमी	185
अधिकतम बार क्षमता	मिमी	39
अधिकतम प्रसंस्करण व्यास (प्लेट)	मिमी	320
धुरी नाक	जीबी59001	A2-5
स्पिंडल बोर	φ/मिमी	48
स्पिंडल गति	आर/मिनट	50-4000
धुरी पुरुष शक्ति	किलोवाट	3.7
चक का आकार	इंच	6
एक्सएक्सिस रैपिड ट्रैवर्स	मी/मिनट	24
Z अक्ष तीव्र ट्रैवर्स	मी/मिनट	24
एक्स अक्ष सर्वो मोटर टॉर्क	N.m	4
Z अक्ष सर्वो मोटर टॉर्क	N.m	4
एक्सएक्सिस यात्रा	मिमी	280
जैक्सिस यात्रा	मिमी	330
उपकरण टांग का आकार	मिमी	20x20/025
कुल रेटेड पावर	किलोवाट	6
कुल रेटेड वर्तमान	A	13
शुद्ध वजन	किग्रा	1400
मशीन आयाम(L×W×H)	(मिमी)	1620×1420×1700
